El elemento de rejilla de acero, compuesto por miembros de acero en forma abierta, donde las barras transversales y las barras de soporte se unen en el punto de intersección mediante soldadura y bloqueo, se llama rejilla de acero. Las barras de soporte son barras planas que soportan la carga principal, mientras que las barras transversales son barras hechas de barras retorcidas, planas o redondas y son principalmente las barras de conexión que se extienden a través de las barras de soporte. La longitud de este tipo de rejilla se mide por las dimensiones del panel de rejilla, paralela y en la misma dirección que las barras de soporte.
DESCRIPCIÓN
El elemento de rejilla de acero, compuesto por miembros de acero en forma abierta, donde las barras transversales y las barras de soporte se unen en el punto de intersección mediante soldadura y bloqueo, se llama rejilla de acero. Las barras de soporte son barras planas que resisten la carga principal, mientras que las barras transversales son barras hechas de barras retorcidas, planas o redondas, y son principalmente las barras de conexión que se extienden a través de las barras de soporte. La longitud de este tipo de rejilla se mide por las dimensiones del panel de rejilla, paralelas y en la misma dirección que las barras de soporte.
La rejilla puede estar hecha de varios materiales, como acero, metal galvanizado, aluminio y también fibra de vidrio.

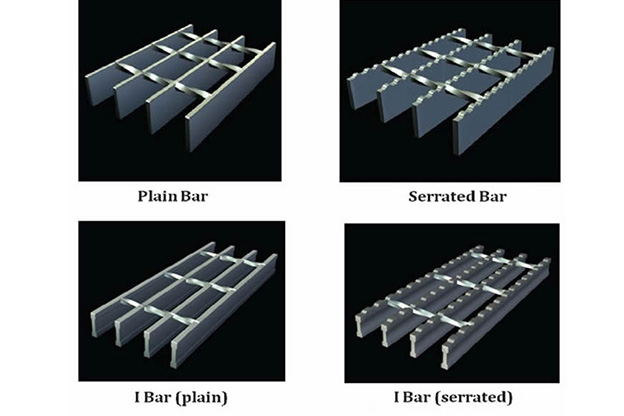

La barra de soporte de la rejilla de acero puede ser de tres tipos, a saber:

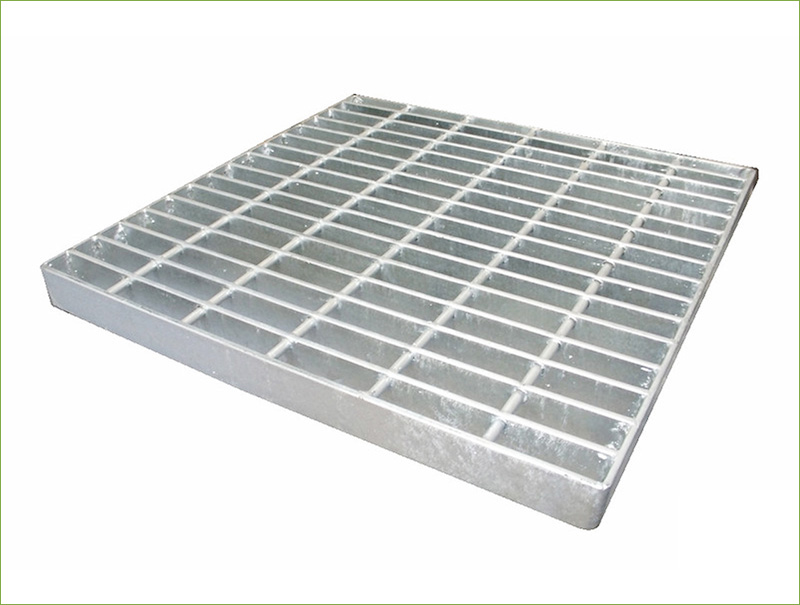

a)Barra plana: la de uso más amplio para pisos de aceras

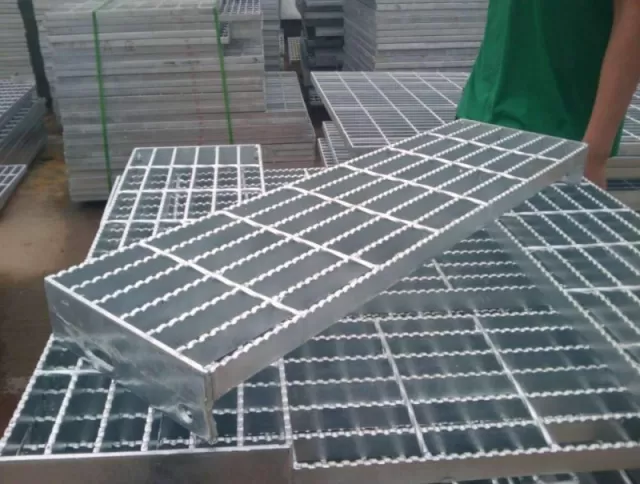

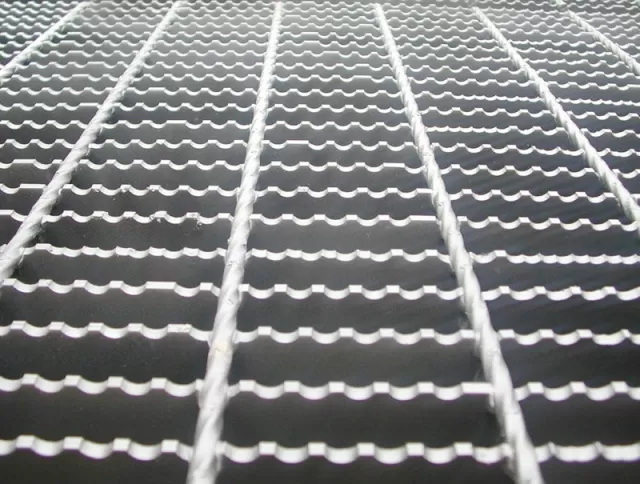

b) Barra estriada: forma antideslizante y más segura
c) Barra estriada: forma antideslizante y más segura
Specification
Nuestra rejilla se fabrica con las siguientes dimensiones. A partir de esto, podemos cortar a cualquier tamaño para adaptarlo a sus requisitos.
Acero al carbono - 5800mm (barra de carga) x 1000mm
Aluminio - 5000mm (barra de carga) x 1000mm
Tamaño estándar de la hoja:
| rejilla de acero | ||||
| El tamaño de la barra de carga/mm | Serie 1 (centros de barra de 30 mm) | Serie 2 (centros de barra de 40 mm) | ||
| Masa kg/m² | Distancia máxima | Masa kg/m² | Span máximo | |
| 20x3 | 19.5 | 1073 | 15.5 | 998 |
| 20x5 | 29.9 | 1219 | 23.4 | 1134 |
| 25x3 | 23.4 | 1268 | 18.5 | 1180 |
| 25x5 | 36.4 | 1441 | 28.3 | 1341 |
| 32x3 | 28.9 | 1526 | 22.6 | 1420 |
| 32x5 | 45.6 | 1734 | 35.2 | 1614 |
| 40x3 | 35.1 | 1804 | 27.3 | 1679 |
| 40x5 | 56.1 | 2050 | 43.0 | 1908 |
| 45x3 | 62.6 | 2239 | 47.9 | 2084 |
| 45x5 | 69.2 | 2424 | 52.8 | 2255 |
| 55x3 | 75.5 | 2603 | 57.7 | 2243 |
| 55x5 | 88.9 | 2951 | 67.6 | 2746 |

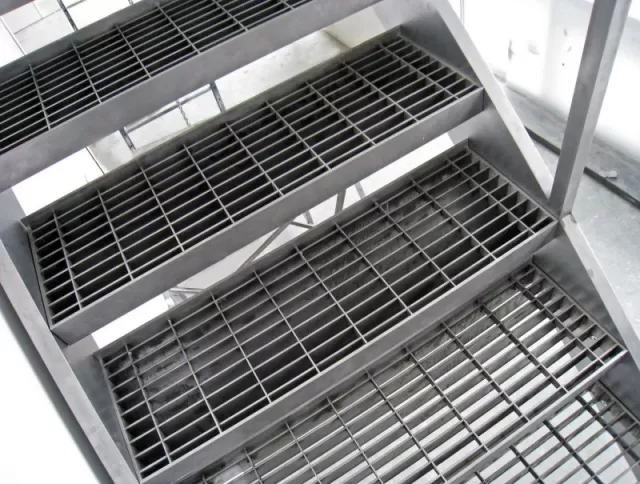

Todo tipo de plantas, como plantas de energía, plantas químicas, plantas de acero, plantas de petróleo, plantas de fabricación de papel, etc. Se utilizan como plataformas.
Todo tipo de embarques, utilizados como plataforma de rampa, canales, estaciones de bombeo y sala de máquinas.
Todo tipo de puentes, como el camino lateral del puente ferroviario, puente colgante, puente de pila. Se utiliza como taller de paneles.
Se utiliza como cubiertas de drenaje y vallas de carretera en ingeniería municipal y carreteras.
Otros usos, como plataformas petroleras, carreteras de muelle, plataformas de lavado, plataformas de torres y cercas de edificios, entre otros.

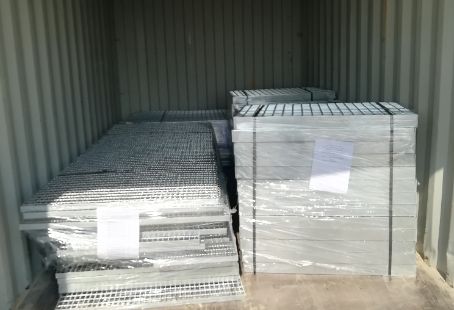

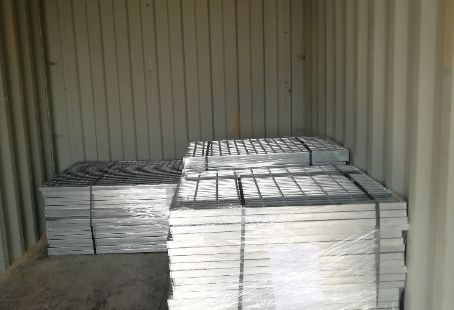

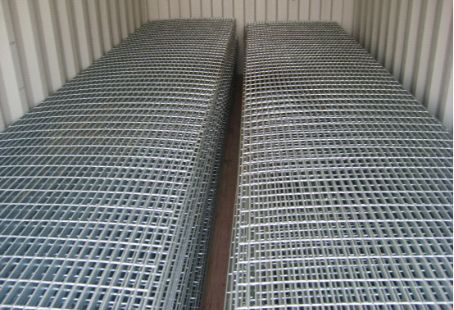

Embalaje y entrega
